UNIDAD 01



INTRODUCCIÓN A LA ELECTRICIDAD

La electricidad o energía eléctrica se produce porque la materia se puede cargar eléctricamente.
¿Qué significa esto?
Veamos: los electrones poseen una carga negativa y los protones una carga positiva. Estas cargas se contrarrestan unas a otras para que el objeto resulte neutro (no cargado). Pero al frotar, por ejemplo, un globo sobre un polerón los electrones saltan del polerón al globo y éste se carga de electricidad. El globo pasa a tener más electrones que protones y se carga negativamente; mientras el polerón, con más protones que electrones, se carga positivamente.
¿Qué ha pasado? Hemos producido electricidad
Ahora bien, la electricidad se puede trasmitir de un punto a otro conduciéndola a través de distintos objetos o materiales.
Todos los cuerpos pueden trasmitir energía eléctrica, pero existen unos que son mejores trasmisores de energía eléctrica (conductores, como los metales) que otros, a los cuales les cuesta más o simplemente no permiten el paso de ella (aisladores o malos conductores).
Para generar energía eléctrica necesitamos de motores eléctricos, pilas, generadores, los cuales hacen que se pueda cargar un objeto y así poder transferir la electricidad.
Los efectos de la electricidad son múltiples y en la actualidad, conocidos y controlados, se ocupan para muchos usos.
Magnético (Electroimanes)
Mecánico (Motores)
Químico (Electrólisis)
Luminosos
Calóricos
Sin embargo, en el curso de la historia, el hombre ha atribuido explicaciones de carácter místico o religioso a determinados fenómenos naturales como el rayo, los fuegos de San Telmo o la piedra imán.
Los primeros descubrimientos de los cuales se tiene noticia en relación con los fenómenos eléctricos, fueron realizados por los griegos en la Antigüedad. El filósofo y matemático Tales de Mileto en el siglo V antes de Cristo observó que un trozo de ámbar, después de ser frotado con una piel de animal, adquiría la propiedad de atraer cuerpos ligeros (como trozos de paja y pequeñas semillas).

Tuvieron que pasar varios siglos antes de que William Gilbert publicara en 1600 su obra De Magnete, en la que realiza el primer estudio científico del magnetismo. Este científico observó que algunos otros cuerpos se comportan como el ámbar al frotarlos, y que la atracción que ejercen se manifiesta sobre cualquier otro cuerpo, aun cuando no sea ligero.
Como la designación griega que corresponde al ámbar es elektron, Gilbert comenzó a usar el término “eléctrico” para referirse a todo cuerpo que se comportaba como el ámbar, con lo cual surgieron las expresiones “Electricidad”, “Electrizar”, “Electrización”, etc...
Éste fue el punto de partida de la historia de la electricidad, cuyo estudio y desarrollo durante los siglos XVII y XVIII se limitó únicamente a los fenómenos electrostáticos. Ya en la época moderna surgieron los gabinetes de física y con ellos los primeros modelos de máquinas eléctricas, fuentes productoras de grandes cantidades de carga eléctrica.
Desde que Otto von Guericke construyó en la segunda mitad del siglo XVII su máquina eléctrica, primer ingenio de estas características, son numerosos los modelos y diseños que los diferentes investigadores llevaron a la práctica con éxito.
Dos investigadores aportaron una contribución esencial a la electrostática: Stephen Gray (1670-1736) descubrió la electrización por influencia (por frotamiento) y la conductividad eléctrica; por su parte, Du Fay (1698-1739) reveló la existencia de dos electricidades de diferentes naturalezas, que llamó “resinosa” (negativa) y “vítrea” (positiva). Un discípulo suyo, el abate Nollet (1700-1770), se hizo famoso popularizando experimentos de electrostática: hacía que las chispas crepitaran en los salones de la alta sociedad, donde las damas hacían cola para ser electrizadas por el abate. El entusiasmo se desbordó cuando apareció el primer condensador eléctrico, capaz de almacenar la misteriosa energía: una simple botella con agua con tapón atravesado por un clavo, la Botella de Leiden. Este dispositivo parece haber sido inventado simultáneamente, en 1745, por Ewald G. von Kleist (1700-1748) y Petrus van Musschenbrock (1692-1761), profesor de la Universidad de Leiden.

Años después, en el siglo XVIII Benjamín Franklin, un científico norteamericano, propuso una teoría para explicar los fenómenos eléctricos que se derivaban del frotamiento. Cuando se frota una sustancia como el vidrio, dicho cuerpo gana “fluido eléctrico” y queda cargado positivamente (+). En el caso del ámbar, pierde “fluido eléctrico” y queda cargado negativamente (-). Franklin fue, entonces, el primero en hablar de cuerpos cargados positiva y negativamente. La explicación actual del fenómeno se basa en la Teoría atómica de la materia. Los electrones –partículas cargadas negativamente– giran alrededor del núcleo del átomo, específicamente en la corteza o envoltura del átomo. El átomo puede ganar o perder electrones. Si pierde electrones su carga será positiva, por pérdida de partículas negativas; si gana electrones, su carga será negativa, por ganancia de partículas negativas.
El electrón fue descubierto por Joseph J. Thomson.
En el siglo XIX aparece una nueva forma de electricidad. Alessandro Volta consiguió en 1800, gracias a su pila, producir corrientes eléctricas de manera continua. Éste es el origen de la electrodinámica, con el que se abre todo un mundo de experiencias. En 1820 Hans Christian Oersted demostró experimentalmente la relación entre electricidad y magnetismo. Es en este momento cuando surgen las primeras nociones acerca del electromagnetismo, cuyo desarrollo ha permitido algunos de los mayores avances tecnológicos de la humanidad.
El ovoide prolongado es un aparato de metal que sirve para mostrar la distribución de la carga eléctrica en su superficie; el electroscopio de Volta, de gran importancia en la historia de la electricidad, se trata de un dispositivo utilizado para estudiar los mecanismos de adquisición de carga eléctrica en los distintos cuerpos; en el granizo eléctrico observamos cómo la conexión de dos placas metálicas a una diferencia de potencial causa el revoloteo de unas pequeñas bolitas de médula de saúco; el campanario eléctrico se vale de un efecto similar al anterior para hacer que dos bolitas golpeen una campana en un proceso continuo de carga-repulsión/descarga-atracción; el efecto eléctrico en puntas demuestra la acumulación de cargas en los extremos de los objetos metálicos, lo que ocasiona el giro de las aspas al ionizar el aire de su entorno.
La generación de carga eléctrica en abundancia se consigue por medio de las máquinas electrostáticas, con las que se conseguían diferencias de potencial suficientes para efectuar determinados experimentos.
Para almacenar la electricidad producida por estas máquinas se contaba con las botellas de Leiden, cuya forma varió a lo largo del tiempo. Otro sistema de almacenamiento de carga eléctrica era el condensador de Aepinus.
El estudio de la electricidad pronto trajo consigo la observación de las "chispas". Cuando dos conductores a diferente potencial se situaban a corta distancia, era posible hacer saltar una chispa entre ambos. Existen distintos aparatos que hacen uso de esta propiedad con finalidades diferentes.
El excitador de Henley se utilizaba para estudiar los efectos de las descargas eléctricas en objetos, seres vivos incluidos, colocados entre los dos conductores; el perforador de tarjetas se utilizaba para un fin análogo: se colocaba un naipe o una tarjeta entre los dos conductores, de manera que al saltar la chispa, la tarjeta quedaba perforada; el termómetro de Kinnersley permitía probar el desprendimiento de calor en las chispas; el cuadro mágico y la pirámide centelleante son ejemplos de juegos científicos de carácter experimental: en ambos casos las descargas producían efectos visuales y la formación de figuras brillantes.


Los tubos de Geissler consisten, por lo general, en un fino tubo de cristal que contienen un gas enrarecido en su interior. Al producirse una descarga de alta tensión, tienen lugar diversos efectos radiantes, dependiendo del gas y la presión a la que esté sometido. Algunos de estos tubos están coloreados y producen efectos ópticos especialmente llamativos.
William Crookes, al igual que Geissler, empleaba condiciones de vacío y descargas de alta tensión en tubos de vidrio. Sus experimentos le llevaron a identificar la naturaleza eléctrica de los rayos catódicos, fuente de otro tipo de radiación completamente distinta, a la que Röntgen denominó rayos X, debido a su carácter desconocido. Röntgen los descubrió accidentalmente al observar un haz de electrones (radiación catódica) que incidía en la superficie de vidrio de un tubo de descarga.
La necesidad de controlar la corriente eléctrica llevó a la creación de las cajas de resistencias, que permitían controlar la intensidad de la corriente. El reóstato de Wheatstone es una resistencia variable que hace uso de la buena conducción eléctrica de unas piezas gruesas de metal.
La medida de la corriente eléctrica se realiza utilizando fenómenos eléctricos y magnéticos. El multiplicador de Schweigger es una aplicación de la experiencia de Oersted, en la cual una aguja imanada es desviada por una corriente. Es el primer galvanómetro de la historia, ya que el ángulo de desviación está relacionado con la intensidad de la corriente. Los demás galvanómetros son instrumentos similares, pero más precisos y probablemente más complejos.
Si con la pila de Volta y otros generadores como el de Faraday se conseguía corriente continua, ahora la corriente alterna podía conseguirse con las máquinas magnetoeléctricas, como por ejemplo la de Gramme.
El movimiento de unas bobinas en un campo magnético fijo induce una corriente alterna, que puede utilizarse como tal o transformarse en corriente continua con facilidad. El transformador de corriente alterna nace de la necesidad de transportar energía eléctrica a grandes distancias. Desde los primeros aparatos destinados a elevar la tensión como la bobina de Ruhmkorff o el resonador de Oudin, antecesores de los actuales transformadores, este tipo de instrumentos han sufrido no pocas modificaciones, si bien en esencia su funcionamiento se basa en los mismos principios que llevaron a Michael Faraday a enunciar, en 1832, su ley de la inducción.

En la actualidad sabemos que todas las sustancias pueden presentar un comportamiento similar al del ámbar; es decir, pueden electrizarse al ser frotadas con otra sustancia. Por ejemplo, una regla de plástico se electriza cuando la frotamos con seda y puede atraer una bolita de “plumavit”; un peine se electriza cuando se le frota contra el cabello y luego puede atraer a éste, o bien, a un hilo de agua; la ropa de nailon también se electriza al friccionarse con nuestro cuerpo; los automóviles en movimiento adquieren electrización por su rozamiento con el aire, etc...
Respecto a los ejemplos anteriores, conviene aquí hacer una precisón.
Por efecto de los roces entre objetos se produce en ellos un aumento de cargas eléctricas que conocemos como electricidad estática. La electricidad estática (llamada también corriente estática, aunque no corre  ni fluye) aparece principalmente por el efecto de la fricción entre dos cuerpos.
En rigor, el término electricidad estática se refiere a la acumulación de carga eléctrica en una zona con poca conductividad eléctrica, un aislante, de manera que la acumulación de carga se mantiene.
La electricidad estática o corriente estática o simplemente estática es, como su nombre lo indica, estática (no se mueve), pues a diferencia de la corriente o electricidad que todos conocen es una carga que no va a ninguna parte.
En cambio, tanto la corriente continua como la corriente alterna fluyen en algún sentido, la estática no.
Por eso hoy, la electricidad (entendida como corriente eléctrica) se define como un flujo continuo de electrones a través de un conductor.
Importancia de la electricidad
La electricidad, junto con el vapor, ha sido un gran agente de transformación en la industria y en el comercio. A fines del siglo XIX se transformó en una fuente de luz, de calor y de fuerza motriz, dando origen, junto con el empleo del petróleo, a un impulso de la industria tan considerable que se ha dicho que en la última parte del siglo XIX, el mundo experimentó una segunda revolución industrial.
El invento de la dínamo-eléctrica, que transforma el trabajo mecánico en energía eléctrica, fue el acontecimiento más importante. Poco después se combinó esto con el aprovechamiento de las caídas de agua (energía hidroeléctrica).
La electricidad ha hecho posible el telégrafo (1833), después el teléfono (1876) y, posteriormente, la telegrafía y la telefonía sin hilos, con la trasmisión de la palabra. El sabio alemán Gauss sacó de los descubrimientos teóricos de Ampere y de Aragó la telegrafía eléctrica. El primer aparato práctico fue construido en Estados Unidos por Morse; el aparato y su alfabeto todavía son de uso universal. El teléfono fue inventado por el francés Bourseul, un empleado de telégrafos; pero no fue utilizado, sino mucho más tarde (1876), gracias al norteamericano Graham Bell. (Ver Cronología de la electricidad)
Desde 1836 Inglaterra y Estados Unidos empezaron a construir su red telegráfica.
Más tarde se inventó la telefonía sin hilos, que no tardó en industrializarse y ser usada en la vida diaria, disminuyendo las distancias y poniendo rápidamente en comunicación a todas las personas de nuestro planeta.
Y suma y sigue.
Resultaría monumental la tarea de seguir describiendo los avances hasta el momento en materia de electricidad o de sus posteriores aplicaciones tecnológicas. Pero no sería exagerar si dijéramos que la civilización actual volvería a un estado primitivo de no existir el conocimiento de esta forma de energía. Imagine su propia vida sin electricidad. Desde ya no habría luz eléctrica, ni teléfono o cualquier modo de comunicación a distancia que no sea la imprenta. No habría computadoras, ni cine. Tampoco automóviles porque para ello se necesitó del paso de la pistola de Volta, precursor de las bujías. La medicina retrocedería a sus orígenes, sin rayos X, resonancia magnética, ecografías, etc. El mundo de la alimentación sufriría un gran embate sin la refrigeración. Sin satélites de comunicación ni computadoras la meteorología sería incapaz de predecir huracanes o fenómenos como la Corriente del Niño. Si no hay automóviles, tampoco habrá máquinas de construcción. ¿Habría edificios, puentes, túneles? Tal vez muy pocos. Es verdad, no tendríamos que vernos con los problemas que acarrearon estos avances. ¿Pero, a qué precio?
Imagine un mundo así. No se trata de ver si ese mundo sería mejor o peor, eso es muy difícil de evaluar, tan solo se trata de notar la diferencia.
Obtención de la electricidad
La electricidad se obtiene a gran escala a través de las Centrales Hidroeléctricas o Termoeléctricas, fuente de energía térmica (combustibles, geotermia, energía solar, energía nuclear) o energía mecánica (energías eólica, hidráulica, mareomotriz), la cual acciona unos aparatos motores, por ejemplo, turbinas. Las turbinas, acopladas a alternadores, convierten su energía mecánica en energía eléctrica, que luego es distribuida a la red. En la actualidad, las únicas instalaciones de gran potencia son las centrales termoeléctricas (que funcionan con combustibles como carbón, petróleo o gas) y las centrales hidroeléctricas (que funcionan por la fuerza de la caída de aguas en las grandes represas o los caudales de ríos).













UNIDAD 02


SISTEMA DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

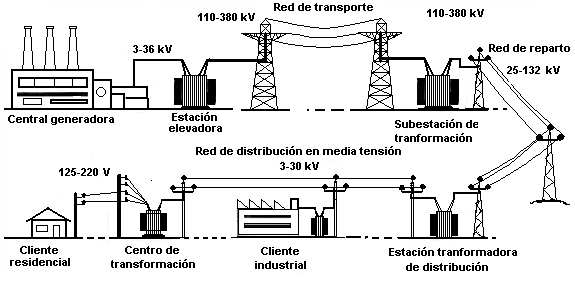

 Es la parte del sistema de suministro eléctrico cuya función es el suministro de energía desde la subestación de distribución hasta los usuarios finales (medidor del cliente). Se lleva a cabo por los Operadores del Sistema de Distribución (Distribution System Operator o DSO en inglés).
Los elementos que conforman la red o sistema de distribución son los siguientes:
  • Subestación de Distribución de casitas: conjunto de elementos (transformadores, interruptores, seccionadores, etc.) cuya función es reducir los niveles de alta tensión de las líneas de transmisión (o subtransmisión) hasta niveles de media tensión para su ramificación en múltiples salidas.
  • Circuito Primario.
  • Circuito Secundario.
La distribución de la energía eléctrica desde las subestaciones de transformación de la red de transporte se realiza en dos etapas.
La primera está constituida por la red de reparto, que, partiendo de las subestaciones de transformación, reparte la energía, normalmente mediante anillos que rodean los grandes centros de consumo, hasta llegar a las estaciones transformadoras de distribución. Las tensiones utilizadas están comprendidas entre 25 y 132 kV. Intercaladas en estos anillos están las estaciones transformadoras de distribución, encargadas de reducir la tensión desde el nivel de reparto al de distribución en media tensión.
La segunda etapa la constituye la red de distribución propiamente dicha, con tensiones de funcionamiento de 3 a 30 kV y con una característica muy radial. Esta red cubre la superficie de los grandes centros de consumo (población, gran industria, etc.), uniendo las estaciones transformadoras de distribución con los centros de transformación, que son la última etapa del suministro en media tensión, ya que las tensiones a la salida de estos centros es de baja tensión (125/220 ó 220/380 V1 ).
La líneas que forman la red de distribución se operan de forma radial, sin que formen mallas, al contrario que las redes de transporte y de reparto. Cuando existe una avería, un dispositivo de protección situado al principio de cada red lo detecta y abre el interruptor que alimenta esta red.
La localización de averías se hace por el método de "prueba y error", dividiendo la red que tiene la avería en dos mitades y energizando una de ellas; a medida que se acota la zona con avería, se devuelve el suministro al resto de la red. Esto ocasiona que en el transcurso de localización se pueden producir varias interrupciones a un mismo usuario de la red.


Topologías típicas de redes de distribución

La topología de una red de distribución se refiere al esquema o arreglo de la distribución, esto es la forma en que se distribuye la energía por medio de la disposición de los segmentos de los circuitos de distribución. En este sentido se enfoca a la forma como se distribuye la energía a partir de la fuente de suministro.

Red radial o redes en antena

Se caracteriza por la alimentación por uno solo de sus extremos transmitiendo la energía en forma radial a los receptores y el emisor. Además presenta un cableado en las partes.

Ventajas

Resaltan su simplicidad y la facilidad que presentan para ser equipadas de protecciones selectivas. Prácticamente sin energía eléctrica no podemos hacer nada en la vida actual, todo funciona con ella, televisión, internet, radio, licuadoras, refrigeradoras, lavadoras, aspiradoras, las bombas para enviarte agua para tu casa, etc.

Desventajas

Su falta de garantía de servicio.
Estas desventajas pueden ser compensadas en la actualidad con los dispositivos modernos de desconexión automática de la zona en falla llamados "Órganos de Corte de Red" o la utilización de los dispositivos llamados "Reconectadores" que desconectan y cierran la zona en falla, procurando de esa manera despejar la zona en falla y volver el servicio sobre la línea completa.

Red en bucle abierto

Esto significa que cualquier punto de consumo, en esta estructura, puede ser alimentado por dos posibles caminos eléctricos, dado que uno solo de estos dos caminos es efectivo, la emergencia se realiza mediante esta posibilidad de bucle.

Ventajas

Todas las ventajas de la distribución en redes radiales y además la posibilidad de alimentar alternativamente de una fuente u otra, con lo que ante situaciones de falta y utilizando los OCR y Reconectadores, quedaría siempre fuera de servicio la zona en falta más pequeña posible y el resto de la línea en servicio.

Desventajas

si la estructura esta alejada del pararrayos la electricidad seria dirigida a las puntas de la tierra lo cual afectaría a las estructuras cercanas.

Red en anillo o en bucle cerrado

se caracteriza por tener dos de sus extremos alimentados, quedando estos puntos intercalados en el anillo o bucle.

Ventajas

Como ventaja fundamental podemos citar su seguridad de servicio y facilidad de mantenimiento



jueves, 14 de junio de 2012

UNIDAD 03



INSTALACIONES ELÉCTRICAS

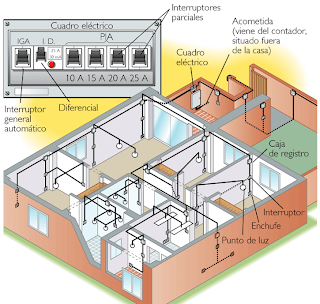

Una instalación eléctrica es uno o varios circuitos eléctricos destinados a un uso específico y que cuentan con los equipos necesarios para asegurar el correcto funcionamiento de ellos y los aparatos eléctricos conectados a los mismos.

El uso de la energía eléctrica se ha generalizado al máximo en la aplicación de la iluminación y de innumerables elementos de uso doméstico en la vivienda.
El dibujo eléctrico, como tal, es fácil y consiste en líneas sencillas y en el empleo de símbolos convencionales. Es suficiente cuidar la unidad y equilibriode la composición. No hace falta realizar los dibujos a escala. Lo que sí encierra cierta dificultad es el conocimiento de los símbolos, pues son numerosísimos y, como verás, no existe absoluta uniformidad en su grafismo.


2. Elementos Principales. Conceptos
·         Acometida:
La acometida de una instalación eléctrica está formada por una línea que une la red general de electrificación con la instalación propia de la vivienda.
·         Clases:
·
o    Acometida Aérea: Es la que va desde el poste hasta la vivienda, en recorrido visto, a una altura mínima de 6 m para el cruce de la calle.
o    Acometida Subterránea: Así se llama a la parte de la instalación que va bajo tierra desde la red de distribución pública hasta la unidad funcional de protección o caja, instalada en la vivienda.
La acometida normal de una vivienda es monofásica, de dos hilos, uno activo (positivo) y el otro neutro, en 120 voltios.
·         Medidor:
Es el aparato destinado a registrar la energía eléctrica consumida por el usuario.
·         Conductores:
Los conductores son los elementos que transmiten o llevan el fluido eléctrico. Se emplea en las instalaciones o circuitos eléctricos para unir el generador con el receptor
·         Clasificación de conductores:
·
o    Hilo o alambre: Es un conductor constituido por un único alambre macizo.
o    Cordón: Es un conductor constituido por varios hilos unidos eléctricamente arrollados helicoidalmente alrededor de uno o varios hilos centrales.
o    Cable: Es un conductor formado por uno o varios hilos o cordones aislado eléctricamente entre sí.
Según el número de conductores aislados que lleva un cable se denomina unipolar, si lleva uno solo; bipolar, si lleva dos hilos; tripolar, tres; tetrapolar, pentapolar, multipolar...
Los cables son canalizados en las instalaciones mediante tubos para protegerlos de agentes externos como los golpes, la humedad, la corrosión, etc.
Normalmente en las viviendas se usan cables de 8, 10, 12 y 14 mm de diámetro.
·         Interruptores, apagadores o suiches
Los interruptores son aparatos diseñados para poder conectar o interrumpir una corriente que circula por un circuito. Se accionan manualmente.
·         Conmutadores:
Los conmutadores son aparatos que interrumpen un circuito para establecer contactos con otra parte de éste a través de un mecanismo interior que dispone de dos posiciones: conexión y desconexión.
·         Cajas de empalmes y derivación:
Las cajas de empalme (cajetines) se utilizan para alojar las diferentes conexiones entre los conductores de la instalación. Son cajas de forma rectangular o redonda, dotadas de guías laterales para unirlas entre sí.


En electricidad, con el fin de facilitar el diseño y montaje de instalaciones, la representación gráfica de los circuitos, valores, cantidades y aparatos, se realiza mediante símbolos.
Los símbolos eléctricos tienen gran importancia puesto que son como el abecedario del técnico y permiten que se puedan prescindir de largas indicaciones escritas. Por lo tanto, es necesario el conocimiento de estos símbolos o del libro o tabla donde puedan consultarse.
El número de símbolos, es muy grande. Para citar sólo los normalizados internacionales por la C.E.J. (Comisión Electrónica Internacional) suman hasta ahora 415 símbolos eléctricos.
En este tema se han recopilado dos series de los más comúnmente utilizados.
Pero antes de hacer ver los símbolos, conviene dar la definición de los principales elementos a los que se refieren los mismos.
Definiciones Fundamentales:
Reunimos los elementos por definir de acuerdo a su afinidad, en los siguientes grupos:
a.       Generadores
b.      Elementos de protección
c.       Clases de corriente
d.      Línea y conexiones
e.       Receptores
f.       Aparatos de accionamiento
g.      Aparatos de medida
a.       Generadores: Máquinas o elementos que producen corriente eléctrica.
·         Pila: Fuente de energía por transformación directa de la energía química.
·         Batería: Conjunto de dos o más elementos conectados para suministrar energía eléctrica.
a.       Elementos de Protección: Son los que sirven para proteger la instalación contra aumentos excesivos de la intensidad de la corriente, bien por sobrecargas, bien porque se establezca un contocircuito.
·         Fusible: Aparato que se conecta con el circuito, de tal manera que circule por ellos toda la intensidad de la corriente, y se funden, evitando así, que se estropee la instalación.
a.       Clases de Corrientes:
·         Corriente continua: La que circula siempre en el mismo sentido y con un valor constante. La producen dinamos, pilas y acumuladores.
·         Corriente alterna: Corriente periódica, cuya intensidad media es nula. Es producida por los alternadores.
a.       Línea: Conjunto de conductores, aisladores y accesorios destinados al transporte o a la distribución de la energía eléctrica
·         Tierra: Masa conductora de la tierra, o todo conductor unido a ella.
a.       Receptores: Son los aparatos que utilizan la energía eléctrica para su aprovechamiento con diversos fines.
·         Lámparas de incandescencia (bombillos): Lámpara en la que se produce la emisión de la luz, por medio de un cuerpo calentado hasta su incandescencia, por el paso de una corriente eléctrica.
·         Zumbador: Aparato electromagnético que produce una señal acústica por la vibración de una lámpara metálica al ser atraída por el campo variable de una bobina con núcleo de hierro.
·         Resistencia: Dispositivo que se utiliza con el fin de controlar el flujo de la corriente.
a.       Aparatos de accionamiento:
·         Interruptor: Aparato que sirve para abrir y dar corriente, o también cerrar un circuito eléctrico de modo permanente y a voluntad.
·         Conmutador: Aparato destinado a modificar las conexiones de varios circuitos.
·         Pulsador: Es un tipo de interruptor especial que solamente cierra el circuito mientras se mantiene la presión sobre el sistema de accionamiento, y cesa el contacto al cesar dicha presión.
a.       Aparatos de medida:
·         Voltímetro: Instrumento que mide la fuerza electromotriz y las diferencias de potencial.
·         Amperímetro: Instrumento que mide la intensidad de la corriente eléctrica.
·         Vatímetro: Instrumento que mide la potencia de la corriente eléctrica en vatios.
Series de Símbolos Eléctricos
·         En la primera serie se consignan símbolos normalizados internacionalmente.
·         En la segunda, símbolos utilizados a nivel pedagógico
4. Instalación eléctrica de un local – Diagrama multifilar



Según el enunciado del objetivo y las estrategias metodológicas sugeridas por el Programa Oficial se debería dibujar una instalación eléctrica de una situación real. Sin embargo, dado que esta situación depende de los ambientes y de la libre elección del docente y alumno, sólo nos resta presentar algunos modelos que puedan servir de guía para la práctica real y verdadera.
Los elementos de la instalación eléctrica de un local son:
·         Cuatro cajas de empalme y derivación señalados con las letras A B C D, dos puntos de luz o lámparas de techo de 100 W cada una.
·         Una lámpara de pared de 60 W
·         Un interruptor
·         Dos conmutadores
·         Cuatro tomas de corrientes
·         Cables conductores que forman las conexiones de los varios dispositivos eléctricos.
Simbología de elementos eléctricos
La designación es común para los dos signos; cuando difiere, se especifica:
1.      Conductores: Derivación – tres conductores
2.      Lámpara o punto de luz
3.      Interruptor
4.      Conmutador
5.      Toma de corriente
6.      Toma de corriente con contacto de protección

Analizada y comprendida la instalación eléctrica de un local con los diagramas completos de todos sus componentes, podemos dar una visión general de la instalación eléctrica de una vivienda en todos sus ambientes.
Datos principales de la vivienda que vamos a considerar:
1.      Ambientales:
·         Un comedor
·         Una cocina
·         Una sala
·         Un baño
·         Un estudio
·         Una habitación







miércoles, 16 de mayo de 2012

UNIDAD 04



CIRCUITOS ELÉCTRICOS


Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias, inductores, condensadores, fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales (resistores, condensadores, inductores), y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna. Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
 .
  • Componente: Un dispositivo con dos o más terminales en el que puede fluir interiormente una carga. En la figura 1 se ven 9 componentes entre resistores y fuentes.
  • Nodo: Punto de un circuito donde concurren varios conductores distintos. A, B, D, E son nodos. Nótese que C no es considerado como un nodo puesto que es el mismo nodo A al no existir entre ellos diferencia de potencial o tener tensión 0 (VA - VC = 0).
  • Rama: Conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.
  • Malla: Un grupo de ramas que están unidas en una red y que a su vez forman un lazo.
  • Fuente: Componente que se encarga de transformar algún tipo de energía en energía eléctrica. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2.
  • Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable (idealmente cero) que une los elementos para formar el circuito.

Clasificación

Los circuitos eléctricos se clasifican de la siguiente forma:

   {\color{Blue}\mbox{Tipo de señal}}
   \quad
   \begin{cases}
      \mbox{Corriente continua} \\
      \mbox{Corriente alterna}
   \end{cases}

   {\color{Blue}\mbox{Tipo de régimen}}
   \quad
   \begin{cases}
      \mbox{Corriente periódica}   \\
      \mbox{Corriente transitoria} \\
      \mbox{Permanente}
   \end{cases}

   {\color{Blue}\mbox{Tipos de componentes}}
   \quad
   \begin{cases}
      \mbox{Eléctricos} \\
      \mbox{Electrónicos} \quad
      {\begin{cases}
         \mbox{Digitales}\\
         \mbox{Analógicos} \\
         \mbox{Mixtos}
      \end{cases}}
   \end{cases}

   {\color{Blue}\mbox{Tipo de configuración}}
   \quad
   \begin{cases}
      \mbox{Serie}    \\
      \mbox{Paralelo} \\
      \mbox{Mixto}
   \end{cases}

Leyes fundamentales

Existen unas leyes fundamentales que rigen a cualquier circuito eléctrico. Estas son:
  • Ley de corriente de Kirchhoff: La suma de las corrientes que entran por un nodo deben ser igual a la suma de las corrientes que salen por ese nodo.
  • Ley de tensiones de Kirchhoff: La suma de las tensiones en un lazo debe ser 0.
  • Ley de Ohm: La tensión en una resistencia es igual al producto del valor dicha resistencia por la corriente que fluye a través de ella.
  • Teorema de Norton: Cualquier red que tenga una fuente de tensión o de corriente y al menos una resistencia es equivalente a una fuente ideal de corriente en paralelo con una resistencia.
  • Teorema de Thévenin: Cualquier red que tenga una fuente de tensión o de corriente y al menos una resistencia es equivalente a una fuente ideal de tensión en serie con una resistencia.
Si el circuito eléctrico tiene componentes no lineales y reactivos, pueden necesitarse otras leyes mucho más complejas. Al aplicar estas leyes o teoremas se producirán un sistema de ecuaciones lineales que pueden ser resueltas manualmente o por computadora.

CIRCUITO ELÉCTRICO.






El circuito eléctrico elemental.
Un circuito eléctrico es un conjunto de elementos que unidos de forma adecuada permiten el paso de electrones.

Está compuesto por:

  • GENERADOR o ACUMULADOR.
  • HILO CONDUCTOR.
  • RECEPTOR o CONSUMIDOR.
  • ELEMENTO DE MANIOBRA.

El sentido real de la corriente va del polo negativo al positivo. Sin embargo, en los primeros estudios se consideró al revés, por ello cuando resolvamos problemas siempre consideraremos que el sentido de la corriente eléctrica irá del polo positivo al negativo












Generador o acumulador.
Son aquellos elementos capaces de mantener una diferencia de potencial entre los extremos de un conductor.
Generadores primarios: tienen un sólo uso: pilas.
Generadores secundarios: pueden ser recargados: baterías o acumuladores.
Hilo Conductor
Formado por un MATERIAL CONDUCTOR, que es aquel que opone poca resistencia la paso de la corriente eléctrica.
Receptores
Son aquellos elementos capaces de aprovechar el paso de la corriente eléctrica: motores, resistencias, bombillas…
Elementos de maniobra. Son dispositivos que nos permiten abrir o cerrar el circuito cuando lo necesitamos.
Pulsador: Permite abrir o cerrar el circuito sólo mientras lo mantenemos pulsado
Interruptor: Permite abrir o cerrar un circuito y que este permanezca en la misma posición hasta que volvamos a actuar sobre él.
Conmutador: Permite abrir o cerrar un circuito desde distintos puntos del circuito. Un tipo especial es el conmutador de cruce que permite invertir la polaridad del circuito, lo usamos para invertir el giro de motores
ELEMENTOS DE PROTECCIÓN


Son dispositivos que protegen el circuito de sobrecargas de tensión y al operario de posibles accidentes.
Fusible
Formado por un hilo de cobre, colocado en serie en el circuito, que se funde si hay sobrecarga, abriendo el circuito. Impide que pueda quemarse algún componente.
Automáticos Abren el circuito cuando la intensidad de corriente aumenta.
Magnéticos: si hay exceso de corriente en el circuito se produce la atracción de una bobina magnética y se abre el circuito Magnetotérmicos: si hay exceso de corriente se produce un calentamiento de una pastilla formada por dos metales con distinto coeficiente de dilatación, así uno dilata más que el otro. La pastilla se curva y el circuito se abre.
Diferenciales
Detectan variaciones mínimas de intensidad dentro del circuito debidas a derivaciones y abren el circuito.
